Sekarang ini lagi tertarik dengan gambar 3D's nih, saya juga baru belajar sih. Jadi kita belajar dasar dulu ya, sekarang saya ingin memperlihatkan mudahnya membuat sebuah anak catur dengan menggunakan 3D's max seperti ini.

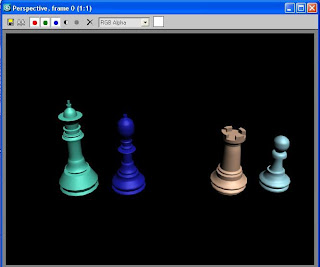

Hasil yang semoga bisa diperoleh

Gambar 3D diatas menggunakan teknik  yang sederhana atau dasar kita hanya menggunakan sebuah Line, Edit dengan sedikit Bezier, Wield. dan di Lathe untuk penyelesaian akhir. Mungkin untuk yang baru mengenal kata yang saya sebutkan tadi memang sedikit aneh ya. tapi saya akan memberikan langkahnya.

1. Buka Program 3D's Max anda
2. Ambil Sebuah gambar catu, yang sudah disediakan ditutorial 3D's

Gambar Catur Depan

3. Setelah itu kita taruh gambar tersebut seperti ini

Tampilan Gambar Catur Disisi Depan

kita akan membuat anak catur dengan tampilan model di posisi front atau depan. Dengan mengklik menu Views > Viewport Background > Pilih file > Cari tempat penyimpanan Filesnya > Ceklis Lock Zoom /Pan dan Display Background > Ok .

4. Pilih Menu Create > Sahpes > Lines, lalu buat seperti garis ini :

Garis Dengan Line

5. Rapihkan Garis dengan memilih di tab sebelah kiri pilih Modify > Pilih Line > Vertex. Lalu anda bisa menarik titik nya dengan tools select and move.

Modify Garis

 Modif sedemikian rupa agar path atau garis yang kita buat mengikuti objek yang akan kita buat. Membuat lengkungan di object kita bisa menggunakan menu Filet di objek line juga.

Catatan : Kita bisa memilih Refine jika kita kurang memberikan titik untuk path kita.

6.. Selesai kita menggunakan Line, kita pilih modify kembali lalu kita memilih menu Lathe maka hasilnya akan seperti ini :

Setelah di Lathe

Setelah di Lathe maka hasilnya akan kita lihat seperti gambar diatas. dan sudah berbentuk 3D

7. Render dengan menekan F10 dan kita telah selesai.

Hasil Render

Ini adalah hasil akhir dari sebuah catur yang tadi kita buat. Memang hasilnya kurang bagus. tapi sudah cukup bagus untuk permulaan belajar 3D. untuk membuat anak catur lainnya kita bisa melakukan hal yang sama. Semangat untuk belajar 3D dan Good Luck.
